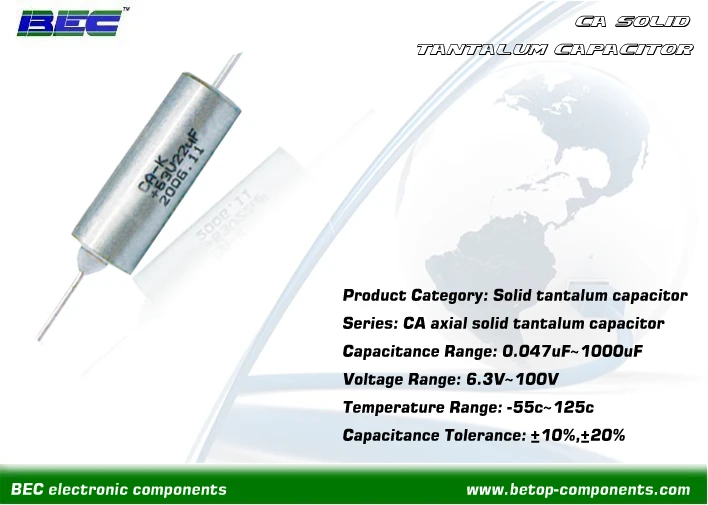

קבל ציר טנטלום מוצק CA המיוצר על ידי BEC הוא רכיב אלקטרוני אמין ומקוטב ביותר המשתמש באנודת טנטלום, דיאלקטרי טנטלום פנטאוקסיד וקתודה של מנגן דו חמצני (MnO2). הוא שוכן בצינור, אטום הרמטית עם שני מובילים היוצאים משני הקצוות (סוג גלילי). הוא מוצג עבור ביצועים יציבים וטובים ביישומים כמו ספקי כוח ואלקטרוניקה צבאית וממלא את התפקיד בהצעת קיבול גבוה בגדלים קטנים עם דליפה נמוכה ויציבות תדר טובה. סדרת קבלים זו נמצאת בשימוש נרחב באזורי תעופה וחלל והגנה באספקת כוח ללוויינים, טילים ואוויוניקה. ניתן לראות גם במגזרים רפואיים ותעשייתיים ומערכות תעשייתיות המשמשות לסינון, ניתוק ותזמון של אספקת חשמל בסביבות תעשייתיות קשות.
פרמטרים בסיסיים
|
קטגוריית מוצרים |
קבל טנטלום מוצק צירי CA |
|
טווח קיבול |
0.047UF~1000UF |
|
טווח מתח |
6.3V~100V |
|
טמפרטורת עבודה |
-55 מעלות ~ 125 מעלות |
|
סוֹבלָנוּת |
±10%, ±20% |
|
תְעוּדָה |
RoHS, REACH |
|
יישומים |
תעופה וחלל, הגנה ואוויוניקה, ציוד רפואי, מערכות תעשייתיות, טלקומוניקציה |
מאפיינים
קבל טנטלום מוצק צירי CA הוא מסוג גלילי עם שני מובילים היוצאים משני צדדים שונים. הוא בנוי עם אלקטרוליט מנגן דו-חמצני מוצק ומשלב את צפיפות הקיבול הגבוהה של טכנולוגיית טנטלום עם הנוחות המכנית של הרכבה צירית דרך-חור. זה יכול לספק ביצועים יציבים, פרופיל נמוך ואמינות מצוינת עבור יישומי מתח/קיבול בינוניים-עד-גבוהים בכל מוצרי אלקטרוניקה מסחריים, תעשייתיים וחלק מהימנות-גבוהה.
קוטביות:קוטבי למהדרין (אנודה/קתודה מסומנת בבירור). האנודה מחוברת לכדורית הטנטלום המחוברת, ואילו הקתודה לאלקטרוליט MnO₂ המוצק ולעופרת החיצונית. מתח הפוך גורם לנזק בלתי הפיך או לקצר חשמלי.
דליפת DC-נמוכה במיוחד:האלקטרוליט המוצק MnO₂ מבטל נדידת אלקטרוליטים נוזליים, וכתוצאה מכך דליפה נמוכה בהרבה מקבלים אלקטרוליטיים של טנטלום רטוב ואלומיניום-מושלמים עבור מעגלים אנלוגיים-נמוכים, המופעלים על ידי סוללות-או דיוק.
קיבול יציב לאורך זמן וטמפרטורה:סחף קיבול זניח (<1%/year under rated conditions); capacitance change ≤±10% across the full -55°C to +125°C.
חוסן מכאני גבוה:איטום הרמטי ובניית עופרת צירית קשיחה עמידים בפני רעידות, זעזועים ולחץ מכני (עומד בתקנים עבור דרגות תעשייתיות/צבאיות).
חיי שירות ארוכים:גדול או שווה ל-10,000 שעות @ +125 מעלות (מתח מדורג מלא); גדול מ-200,000 שעות או שווה ל-+85 מעלות
נכס ריפוי עצמי-:יתרון מרכזי של טכנולוגיית טנטלום מוצק-אם מתרחש פגם דיאלקטרי קטן, האלקטרוליט MnO₂ יוצר שכבת תחמוצת מבודדת באתר הפגם, מונע קצר חשמלי ומאריך את חיי הרכיבים.
תהליך ייצור
חלקים ממתקני הייצור שלנו
שאלות נפוצות
ש1: מהם תנאי האחסון הנכונים עבור קבלי טנטלום מוצק ציריים?
ת1: יש לאחסן אותו באריזה המקורית האטומה בתנאים הבאים.
טמפרטורה: -10 מעלות עד +40 מעלות לחות: פחות או שווה ל-70% RH (לא מתעבה)
הרחק מלחות, גזים קורוזיביים (גופרית/כלור), אור שמש ישיר, זעזועים/רעידות פיזיים ומגע מתכת (מונע קצר חשמלי).
ש2: האם ניתן להשתמש בקבלים ציריים של טנטלום מוצק במעגלי-תדר גבוה (למשל מעל 1MHz)?
A2: הם מתאימים לתדרים גבוהים נמוכים או בינוניים (עד 1MHz). עיצוב העופרת הקואקסיאלית הצירית ממזער השראות טפיליות בהשוואה לקבלי טנטלום רדיאליים.
ש 3: מהי תכונת הריפוי העצמית- של קבל טנטלום מוצק צירי?
A3: ריפוי עצמי- הוא תכונה חשובה של קבלי טנטלום מוצק צירי. אם מתרחש פגם בשכבה דיאלקטרית קטנה כמו סדק קטן, האלקטרוליט MnO₂ המוצק יצור מיד שכבת תחמוצת מבודדת במקום הפגם כדי לאטום את הפגם ולמנוע קצרים מהתרחשות אשר מבטל פגמים קלים, מפחית באופן דרסטי את שיעורי התקלות ומאריך את חיי השירות.
ש 4: כיצד לבדוק קבל טנטלום מוצק צירי לפעולה רגילה?
A4: בצע 3 בדיקות מפתח ב-25 מעלות (לפי IEC 60384-15) עם בודק קבלים/מד LCR:
בדיקת קיבולת: ערך נמדד בתוך סובלנות מדורגת (±10% או ±20%).
בדיקת דליפת DC: הפעל מתח מדורג למשך 5 דקות; זרם דליפה עומד בתקנים פחות או שווה ל-0.01 CR·UR μA/0.5μA מגבלה (הגדול מביניהם).
בדיקת ESR/DF: ESR/DF בטווחי גליון נתונים (אין עליות חריגות-מצביע על השפלה פנימית).
